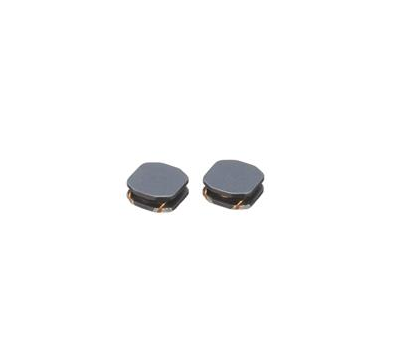

TDK電感型號VLS252012ET-3R3M原裝正品
文章來源：admin 人氣：
2,572 發表時間：
05-12
| 產品名稱 |
Wire Wound Inductor for Power Line |
| 系列名 |
VLS Series |
| 類型名 |
252012E Type |
| 產品編號 |
VLS252012ET-3R3M |
|
|
|
|
 TDK代理QQ114749610 |
|
|
| ??產品規格 |
|
| 表面安裝分類 |
Yes |
| 工藝 |
wire wound type |
| 形狀 |
SMD |
| 尺寸代碼 |
252012 |
| 主體橫寬(L) |
Nom |
2.5 m |
m |
| 主體縱長(W) |
Nom |
2 m |
m |
| 主體高度(T) |
Max |
1.2 m |
m |
| 額定電感 |
Nom |
3.3 micro |
H |
| 電感容差％ |
Min |
-20 |
% |
| Max |
20 |
% |
| 電感測定頻率 |
Nom |
1 M |
Hz |
| 直流電阻 |
Max |
0.272 |
Ohm |
| 直流電阻 |
Nom |
0.227 |
Ohm |
| 額定電流 |
Max |
0.98 |
A |
| 額定電壓(取決于L變化) |
Max |
1.25 |
A |
| 額定電流(取決于溫度上升) |
Max |
0.98 |
A |
| 上升溫度 |
40 deg C |
| 端子材質 |
Internal plating: Ag, Under plating: Ni, Surface plating: Sn |
| 有無極性表示 |
No |
| 有無磁屏蔽 |
Yes |
| 適用焊接方法 |
Reflow |
| 電感測定器名稱 |
LCR METER 4285A or equivalent |
| 直流電阻測定器名稱 |
MATSUSHITA VP-2941A DIGITAL MILLIOHM METER or equivalent |
| 使用溫度范圍(包括自己上升的部分) |
Min |
-40 |
Cel |
| Max |
105 |
Cel |
| 保存溫度范圍 |
Min |
-40 |
Cel |
| Max |
105 |
Cel |
| 重量 |
Nom |
0.024 |
g |
|
|
| ??概要/用途/特點 |
|
| 概要 |
These are compact size choke coils for power line. |
| 用途 |
Cellular phones, DVCs, DSCs, PDAs, LCD displays,HDDs, etc. |
| 特點 |
Miniature size Mount area: 2.5X2mm Height: 1.2mm max.
Generic use for portable DC to DC converter line.
High magnetic shield construction should actualize high resolution for EMC protection.
Available for automatic mounting in tape and reel package.
The products do not contain lead and support lead-free soldering. |
| ??包裝信息 |
|
| 包裝形式 |
Blister (Plastic)Taping [180mm Reel] |
| 最少包裝數 |
Nom |
2000 |
Pcs |
| 最少供貨數 |
Nom |
2000 |
Pcs |
|
|
|
|
|
|
|
安全注意 |
|
|
本資料還記述了安全性相關注意規定的對象產品。
使用產品時,對于安全性方面的規定,請與敝公司聯系咨詢。 |
|
|
改良,更改預告 |
|
|
記載內容，在沒有予告的情況下有可能改進和變更，請予以諒解。 |
